G - Червячная передача
X - Вертикальное и горизонтальное применение
A - Новая эволюционная модель
255 - Размер стола
Н- Гидравлический тормоз

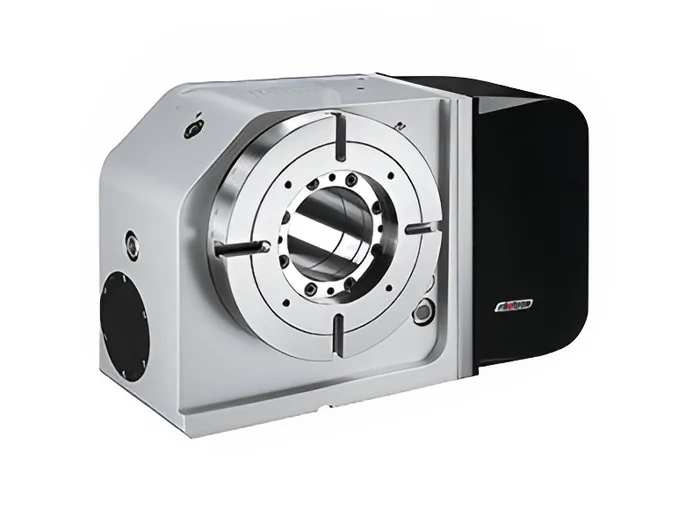

Поворотный стол detron с ЧПУ GXA-255H
Высокоточные подшипники
Горизонтальная червячная передача
Опции
| Наименование | Стоимость |
| Cервомотор | По запросу |
| Cервопривод | По запросу |
| Ручная задняя бабка | По запросу |
| Пневматическая задняя бабка | По запросу |
| Гидравлическая задняя бабка | По запросу |
| Вращающаяся задняя бабка | По запросу |
| Ручной патрон | По запросу |
| Пневматический патрон | По запросу |
| Гидравлический патрон | По запросу |
| Цанговый патрон | По запросу |
| Энкодер | По запросу |
| Контроллер | По запросу |
| Гидростанция | По запросу |
| Гидроюнит | По запросу |
| Комплект соединительных кабелей | По запросу |
| Пуско-наладочные работы | По запросу |

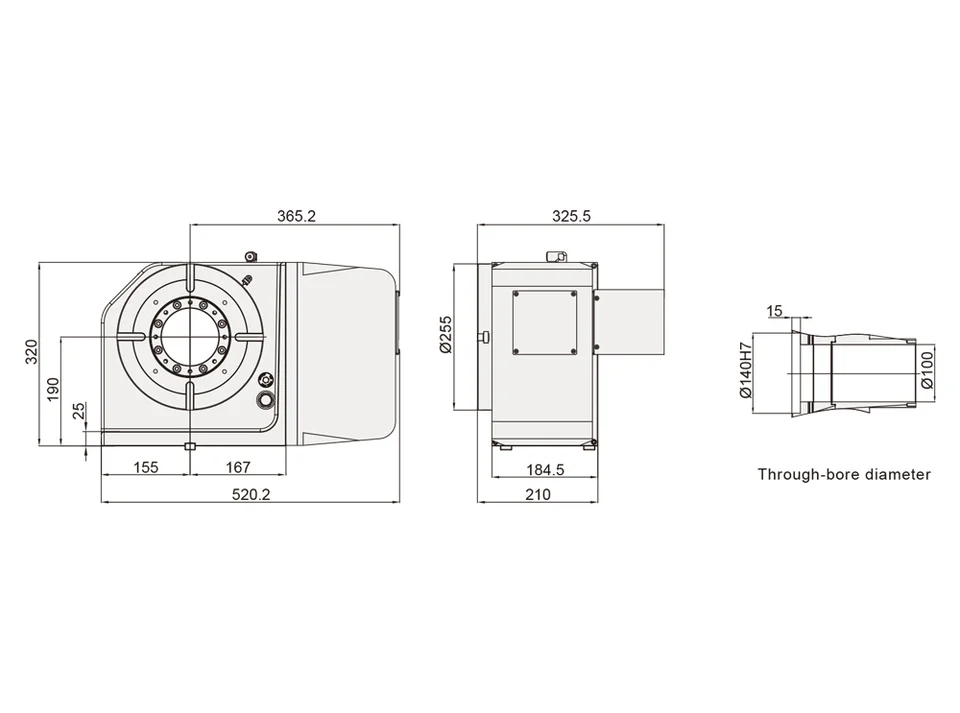

Технические характеристики
| Наименование |
Ед. изм. |
GXA-255H |
||
|
Диаметр рабочего стола |
мм |
Ø255 |
||
|
Диаметр центрального отверстия |
мм |
Ø140H7 |
||
|
Сквозное отверстие |
мм |
Ø100 |
||
|
Высота центра |
мм |
190 |
||
|
Ширина Т – образного паза |
мм |
12Н7 |
||
|
Ширина ползуна |
мм |
18* |
||
|
Тип тормоза и усилие |
Тип / МПа |
Гидравл./ 5,0 |
||
|
Передаточное число |
- |
1:120 |
||
|
Сила зажима |
Н*м |
900 |
||
|
Макс. скорость рабочего стола |
мин-1 |
22,2 |
||
|
Разрешение |
град |
0,001 |
||
|
Точность индексации |
сек |
15 |
||
|
Повторяемость |
сек |
6 |
||
|
Вес нетто (без серво двигателя) |
кг |
114 |
||
|
Допустимая нагрузка на стол |
В вертикальном положении |
кг |
150 |
|
|
В горизонтальном положении |
кг |
300 |
||
|
С задней бабкой |
кг |
300 |
||
|
Допустимая нагрузка (при зажиме рабочего стола) |
F |
|
Н |
20000 |
|
F x L |
|
Н*м |
1700 |
|
|
F x L |
|
Н*м |
900 |
|
|
Допустимый крутящий момент |
|
Н*м |
550 |
|
* Возможно изменение ширины ползуна под размер паза Вашего стола при поставке под заказ
