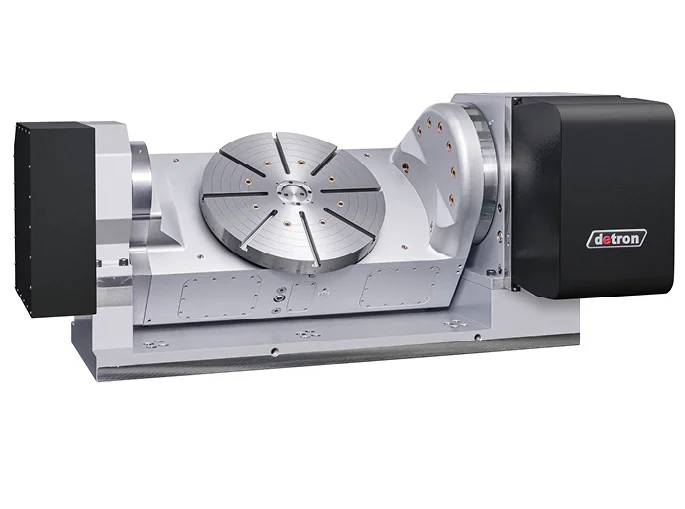

Наклонно-поворотные столы

Наклонно-поворотный стол ориентирует деталь по двум осям: вращению планшайбы и наклону. Он позволяет подводить к инструменту разные поверхности заготовки в одной установке. Режим 3+2 или одновременная пятиосевая обработка определяется возможностями всей системы станка.

34 моделей

ТЕХНИЧЕСКИЙ ВЫБОР

Как выбрать стол с вращением и наклоном

Для обработки наклонных отверстий и поверхностей сначала проверьте требуемые углы и доступ инструмента. При непрерывной обработке важны кинематика, функции ЧПУ, постпроцессор и динамика обеих осей. Обозначение «5 осей» не означает, что любой станок автоматически поддерживает одновременную интерполяцию.

01 / ПРОВЕРКА

Рабочая зона при наклоне

Проверяйте весь объём перемещения детали и оснастки, расстояние до шпинделя и возможность столкновений. Диаметр планшайбы не равен допустимому габариту заготовки.

02 / ПРОВЕРКА

Нагрузки по осям R и T

R означает вращение, T — наклон. Сравнивайте момент зажима, точность и допустимую нагрузку отдельно для каждой оси, включая несбалансированный момент.

03 / ПРОВЕРКА

Режим обработки

Для 3+2 стол позиционирует деталь перед резанием. Для одновременного движения требуется поддержка интерполяции обеих поворотных осей, подходящий постпроцессор и наладка.

Проверить совместимость ↗Конструкция и технологии ↗

ВОПРОСЫ И ОТВЕТЫ

Как выбрать: наклонно-поворотные столы

Чем отличаются 3+2 и одновременные 5 осей?

В режиме 3+2 поворотные оси задают положение детали, после чего выполняется обработка. При одновременной пятиосевой обработке линейные и поворотные оси согласованно движутся во время резания.

Что означают R и T в характеристиках?

R — ось вращения планшайбы, T — ось наклона. Значения точности, скорости и момента необходимо читать с учётом соответствующей оси.
