G - Червячная передача
X - Вертикальное и горизонтальное применение
A - Новая эволюционная модель
250 - Размер стола
S - Высокоточный пневматический тормоз

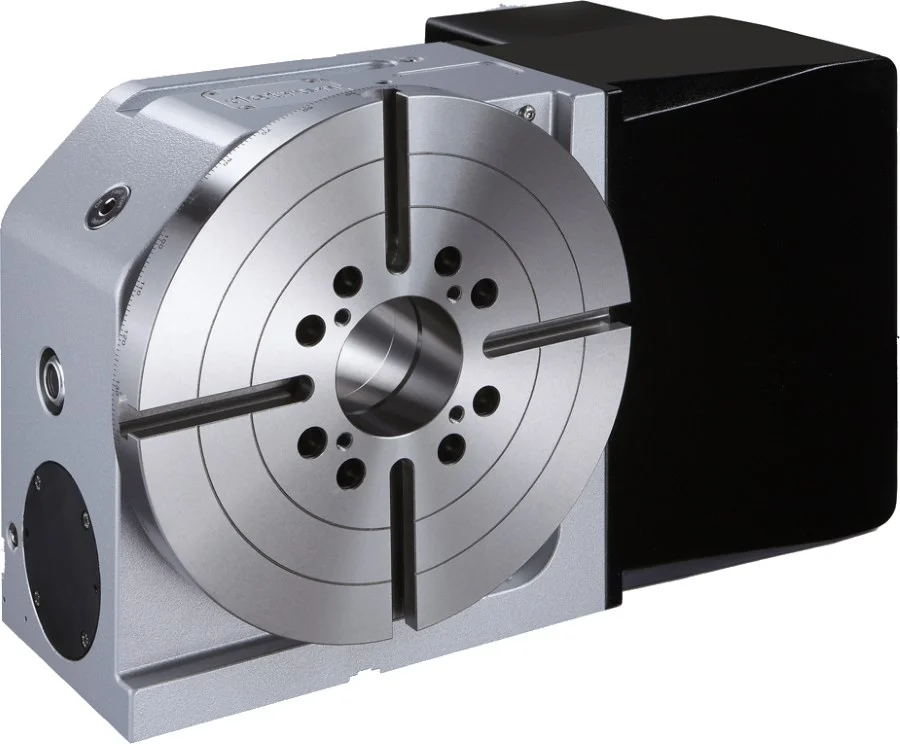

Поворотный стол detron с ЧПУ GXA-250S
Высокоточные подшипники
Горизонтальная червячная передача
Опции
| Наименование | Стоимость |
| Cервомотор | По запросу |
| Cервопривод | По запросу |
| Ручная задняя бабка | По запросу |
| Пневматическая задняя бабка | По запросу |
| Гидравлическая задняя бабка | По запросу |
| Вращающаяся задняя бабка | По запросу |
| Ручной патрон | По запросу |
| Пневматический патрон | По запросу |
| Гидравлический патрон | По запросу |
| Цанговый патрон | По запросу |
| Энкодер | По запросу |
| Контроллер | По запросу |
| Гидростанция | По запросу |
| Гидроюнит | По запросу |
| Комплект соединительных кабелей | По запросу |
| Пуско-наладочные работы | По запросу |
Технические характеристики
|
Наименование |
Ед. изм. |
GXA-250S |
|||
|
Диаметр рабочего стола |
мм |
Ø255 |
|||
|
Диаметр центрального отверстия |
мм |
Ø65H7 |
|||
|
Сквозное отверстие |
мм |
Ø65 |
|||
|
Высота центра |
мм |
160 |
|||
|
Ширина Т – образного паза |
мм |
12Н7 |
|||
|
Ширина ползуна |
мм |
18 |
|||
|
Тип тормоза и усилие |
Тип / МПа |
Пневмат./ 0,55-0,7 |
|||
|
Передаточное число |
- |
1:72 |
|||
|
Сила зажима |
Н*м |
400 |
|||
|
Макс. скорость рабочего стола |
мин-1 |
53,3 |
|||
|
Разрешение |
град. |
0,001 |
|||
|
Точность индексации |
сек |
20 |
|||
|
Повторяемость |
сек |
6 |
|||
|
Вес нетто (без серво двигателя) |
кг |
67 |
|||
|
Допустимая нагрузка на стол |
В вертикальном положении |
кг |
125 |
||
|
В горизонтальном положении |
250 |
||||
|
С задней бабкой |
250 |
||||
|
Допустимая нагрузка (при зажиме рабочего стола) |
F |
|
Н |
17000 |
|
|
F x L |
|
Н*м |
1265 |
||
|
F x L |
|
Н*м |
400 |
||
|
Допустимый крутящий момент |
|
Н*м |
266 |
||
