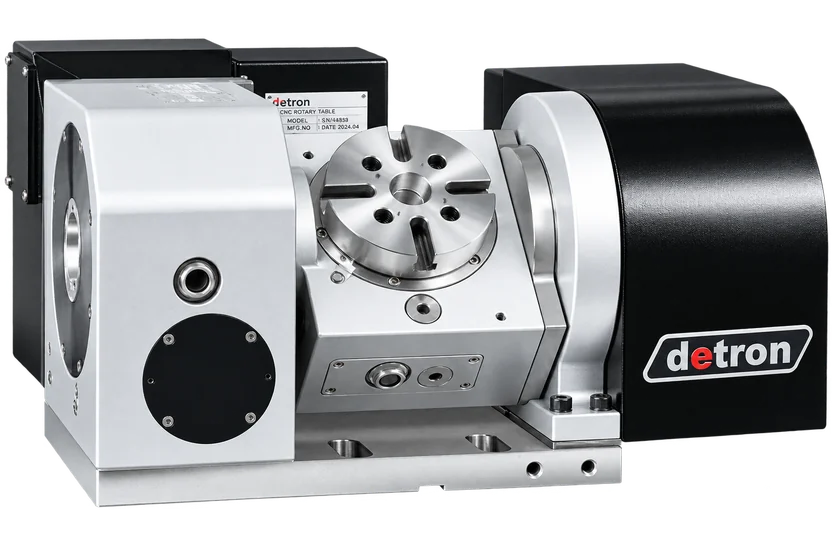

Кому подходят поворотные столы DETRON

Поворотные столы DETRON применяются там, где деталь необходимо точно повернуть, наклонить или обработать с нескольких сторон без повторной ручной переустановки.

Оборудование подходит для единичного, мелкосерийного и серийного производства: от инструментальных участков и контрактной металлообработки до предприятий авиационного, автомобильного, энергетического и тяжёлого машиностроения.

Производственным предприятиям Для расширения возможностей имеющихся обрабатывающих центров и освоения сложных деталей.
Контрактным производствам Для быстрой переналадки, сокращения числа установов и обработки широкой номенклатуры.
Производителям станков Для комплектации новых станков четвёртой или пятой управляемой осью.

Отрасли применения

Авиакосмическая промышленность

Сложные пространственные детали

Многоосевая обработка деталей с высокими требованиями к взаимному расположению поверхностей и отверстий.

  • корпусные элементы и кронштейны;
  • лопатки, импеллеры и элементы турбомашин;
  • детали топливных и гидравлических систем.
Автомобилестроение

Серийная обработка компонентов

Сокращение вспомогательного времени и обработка нескольких поверхностей детали в автоматическом цикле.

  • корпуса трансмиссий и редукторов;
  • ступицы, поворотные кулаки и суппорты;
  • элементы двигателей и силовых агрегатов.
Нефтегазовая промышленность

Арматура и оборудование

Позиционная обработка отверстий, фланцев и присоединительных поверхностей тяжёлых корпусных деталей.

  • корпуса клапанов и задвижек;
  • фланцы, муфты и элементы трубопроводов;
  • детали бурового и насосного оборудования.
Энергетическое машиностроение

Турбинные и силовые компоненты

Обработка деталей сложной формы, круговых массивов и поверхностей с заданным угловым положением.

  • рабочие колёса и элементы турбин;
  • корпуса насосов и генераторов;
  • крупные фланцевые и кольцевые детали.
Инструментальное производство

Оснастка, штампы и пресс-формы

Точная обработка наклонных плоскостей, формообразующих поверхностей и отверстий за минимальное число установов.

  • пресс-формы и литейная оснастка;
  • штампы, пуансоны и матрицы;
  • приспособления и контрольная оснастка.
Медицинское производство

Высокоточные малогабаритные детали

Многосторонняя обработка деталей сложной геометрии с высокими требованиями к точности и качеству поверхности.

  • компоненты имплантатов и протезов;
  • корпуса медицинских инструментов;
  • миниатюрные детали оборудования.
Транспортное машиностроение

Железнодорожная и судовая техника

Обработка корпусных, соединительных и силовых деталей средней и большой массы.

  • корпуса приводов и редукторов;
  • элементы тормозных и ходовых систем;
  • детали судовых механизмов и арматуры.
Специальное машиностроение

Ответственные детали и малые серии

Изготовление компонентов со сложной геометрией, высокой точностью позиционирования и строгими требованиями к повторяемости.

  • корпуса приборов и оптических систем;
  • детали специальной техники;
  • точные механизмы и узлы автоматики.
Сельскохозяйственная техника

Корпусные и приводные детали

Производительная обработка серийных деталей с отверстиями и поверхностями, расположенными под разными углами.

  • ступицы и корпуса подшипников;
  • детали редукторов и приводов;
  • кронштейны и элементы навесного оборудования.
Общее машиностроение

Универсальная металлообработка

Дооснащение фрезерных станков для выполнения индексной, круговой и многоосевой обработки.

  • корпуса, крышки и фланцы;
  • валы, кулачки и зубчатые элементы;
  • детали насосов, компрессоров и станков.

Какие операции выполняют с поворотным столом

Задача Что даёт поворотный стол Типичное применение
Обработка нескольких сторон Автоматический поворот детали без ручной переустановки Корпуса, кронштейны, детали редукторов
Угловое позиционирование Точное деление окружности и обработка под заданным углом Фланцы, отверстия по окружности, зубчатые элементы
Непрерывная 4-осевая обработка Одновременное вращение детали и движение линейных осей Кулачки, винтовые канавки, сложные контуры
Пятиосевая обработка Поворот и наклон детали для доступа к сложным поверхностям Импеллеры, лопатки, пресс-формы, медицинские детали
Серийное индексирование Быстрое жёсткое позиционирование на фиксированных углах Серийные корпуса, автомобильные компоненты
Обработка тяжёлых деталей Поворот заготовки с высоким моментом удержания Арматура, энергетические и судовые детали

Какой тип стола подходит для задачи

Поворотный стол, 4-я ось

Для индексирования, обработки нескольких сторон, кругового фрезерования и непрерывной обработки вокруг одной оси.

Наклонно-поворотный, 5-я ось

Для деталей со сложными пространственными поверхностями, наклонными отверстиями и необходимостью обработки за один установ.

Индексный стол

Для производительной фиксации на заданных углах, когда важны жёсткость, повторяемость и короткое время позиционирования.

Стол с прямым приводом

Для высокоскоростной непрерывной обработки, точного позиционирования и задач с повышенными требованиями к динамике.

Горизонтальный стол

Для горизонтальных обрабатывающих центров, паллетных систем, тяжёлых заготовок и обработки крупных корпусных деталей.

Многошпиндельное исполнение

Для одновременной установки нескольких деталей и повышения производительности повторяющихся серийных операций.

Когда установка дополнительной оси особенно выгодна

  • деталь приходится несколько раз снимать и заново базировать;
  • накопленная погрешность между установами влияет на качество;
  • для выполнения заказа требуется доступ к четырём или пяти сторонам;
  • необходимо сократить время переналадки и участие оператора;
  • нужно увеличить возможности существующего обрабатывающего центра;
  • планируется автоматизация серийной обработки;
  • новая номенклатура требует непрерывной четырёх- или пятиосевой обработки.

Экономический эффект зависит от технологии. Для оценки нужно сравнить количество установов, машинное и вспомогательное время, требования к точности, размер партии и стоимость изготовления детали по действующему маршруту.

Что нужно для подбора

Подбор начинается не с отрасли, а с конкретной детали и станка. Для технической проработки желательно предоставить:

  • чертёж или 3D-модель детали;
  • материал, массу и габариты заготовки;
  • годовой объём и размер производственной партии;
  • модель станка и системы ЧПУ;
  • размеры рабочей зоны и допустимую нагрузку станка;
  • описание текущего технологического процесса;
  • требования к точности, повторяемости и времени цикла.

Частые вопросы

Для каких предприятий подходят поворотные столы DETRON?

Оборудование применяют производственные предприятия, контрактные металлообрабатывающие компании, инструментальные производства и производители станков. Масштаб предприятия не является определяющим: важны конструкция детали и технологическая задача.

Подходит ли поворотный стол для мелкосерийного производства?

Да. При широкой номенклатуре деталей стол может сокращать число установов, упрощать базирование и расширять возможности универсального обрабатывающего центра.

Можно ли использовать DETRON в серийном производстве?

Да. Для серийных задач особенно важны время позиционирования, момент зажима, повторяемость, ресурс механизма и возможность автоматизации загрузки.

Как понять, нужна четвёртая или пятая ось?

Четвёртая ось подходит, когда достаточно вращения детали вокруг одной оси. Пятая ось нужна, если деталь требуется дополнительно наклонять для доступа к поверхностям и отверстиям под разными пространственными углами.

Можно ли установить стол на существующий станок?

Во многих случаях да. Необходимо проверить рабочую зону, массу оборудования, допустимую нагрузку, систему ЧПУ и возможность подключения дополнительной оси.

Проверить задачу и подобрать стол DETRON

Пришлите чертёж детали, модель станка и описание текущей технологии. Специалисты определят подходящий тип стола, проверят совместимость и подготовят состав решения.
