G - Червячная передача
F- 5-осей
А- Новая модель
255 - Размер стола
Н – Гидравлический тормоз
Наклонно-поворотный стол detron с ЧПУ GFA-255H
Высокоточные подшипники
Горизонтальная червячная передача
Опции
| Наименование | Стоимость |
| Cервомотор | По запросу |
| Cервопривод | По запросу |
| Ручная задняя бабка | По запросу |
| Пневматическая задняя бабка | По запросу |
| Гидравлическая задняя бабка | По запросу |
| Вращающаяся задняя бабка | По запросу |
| Ручной патрон | По запросу |
| Пневматический патрон | По запросу |
| Гидравлический патрон | По запросу |
| Цанговый патрон | По запросу |
| Энкодер | По запросу |
| Контроллер | По запросу |
| Гидростанция | По запросу |
| Комплект соединительных кабелей | По запросу |
| Пуско-наладочные работы | По запросу |

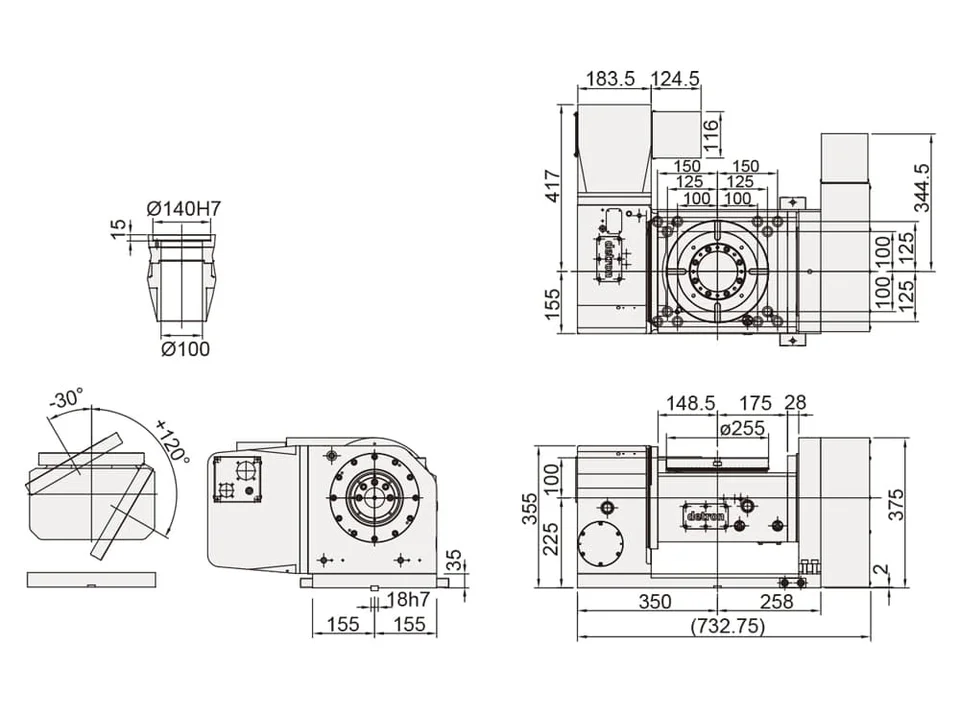

Технические характеристики
|
Наименование |
Ед. изм |
GFА-255H |
||
|
Диаметр рабочего стола |
мм |
ø255 |
||
|
Диаметр центрального отверстия |
мм |
ø140Н7 |
||
|
Высота рабочего стола (по горизонтали) |
мм |
325 |
||
|
Высота рабочего стола (по вертикали) |
мм |
225 |
||
|
Ширина Т – образного паза |
мм |
12Н7 |
||
|
Ширина ползуна |
мм |
18* |
||
|
Тип привода и давление |
МПа |
Гидравл./ 5,0 | ||
|
Передаточное число |
R |
T |
||
|
1:90 |
1:120 |
|||
|
Макс. скорость рабочего стола |
мин-1 |
22.2 | 16.6 | |
|
Допустимая нагрузка |
По горизонтали |
кг |
120 |
|
|
В наклоне |
кг |
90
|
||
|
Допустимая несбалансированная сила |
WxL, |
Нм |
92 |
|
|
Допустимая нагрузка (при зажиме рабочего стола) |
F |
Н |
16000 |
|
|
FxL |
Нм |
900 |
||
|
FxL |
Нм |
900 |
||
|
Инерционность при нагрузке |
(WD2/8) |
кг.м2 |
0.98 |
|
|
Разрешение |
град |
0.001 |
||
|
Точность индексации |
сек |
15” |
50“ |
|
|
Повторяемость |
сек |
6” |
8” |
|
|
Угол наклона |
град |
+30∼+120 |
||
|
Вес нетто |
кг |
320 |
||
|
Допустимый крутящий момент |
Нм |
370 |
||
* Возможно изменение ширины ползуна под размер паза Вашего стола при поставке под заказ
